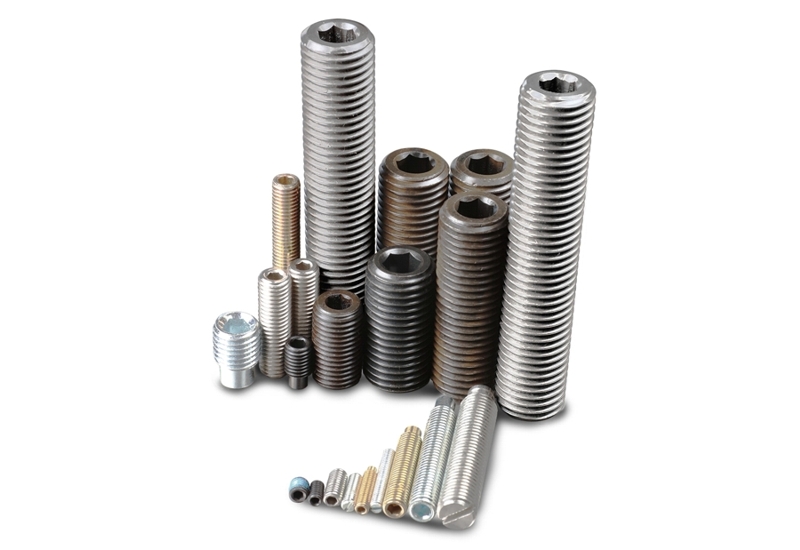

Grani

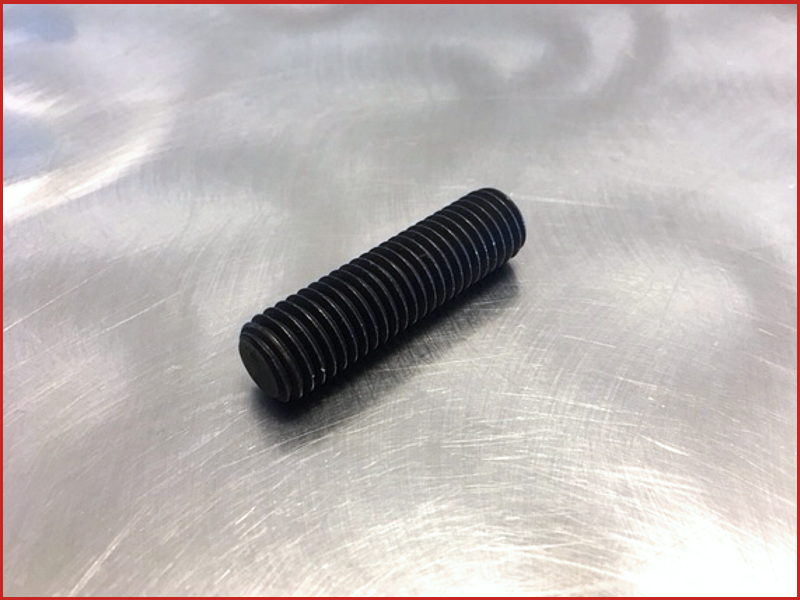

PUNTA PIANA UNI 5923 - DIN 913 - ISO 4026

A PASSO STANDARD ed a PASSO FINE conformi alle normative sulla classe di resistenza UNI EN ISO 898-5: 2013

ANSI - ASME Oltre al grande stoccaggio di grani a norme UNI ISO Speed Bolt può fornire grani a norme ANSI - ASME.

VASTA GAMMA DIMENSIONALE A partire dal Ø M1,6 Fino al Ø M56

AMPIA GAMMA di articoli nei materiali più diffusi: Ottone, Rame, Alluminio, ASTM A193 e ASTM A320.

	M 1,6	M 2	M 2,5	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56
Passo grosso	0,35	0,4	0,45	0,5	0,7	0,8	1,0	1,25	1,50	1,75	2,0	2,0	*(2,5)	2,5	*(2,5)	3	3	3,5	3,5	4	4	4,5	4,5	5	5	5,5

	M 1,6	M 2	M 2,5	M 3	M 4	M 5	M 6	M 8	M 10	M 12	M 14	M 16	M 18	M 20	M 22	M 24	M 27	M 30	M 33	M 36	M 39	M 42	M 45	M 48	M 52	M 56
Passo fine	-	-	-	0,35	0,5	0,5	0,75	1,0	1,25	1,25	1,5	1,5	*(1,5)	1,5	*(1,5)	2	2	2	2	3	3	3	3	3	4	4
S	-	0,9	1,3	1.5	2	2,5	3	4	5	6	6	8	10	10	12	12	-	-	-	-	-	-	-	-	-	-
t min. a	-	0,8	1,2	1,2	1,5	2,0	2,0	3,0	4,0	4,8	5,6	6,4	7,2	8	9	10	-	-	-	-	-	-	-	-	-	-
t min. b	-	-	-	2,0	2,5	3,0	3,5	5,0	6,0	8,0	9,0	10,0	11,0	12	13,5	15	-	-	-	-	-	-	-	-	-	-
